組合拖鏈電纜將數據傳輸信號用電纜、控制電纜或動力電纜集成在一根電纜內用于拖鏈系統，這種拖鏈電纜在使用中既節省了空間又減化了安裝步驟，適合設備內部布線。

組合拖鏈電纜特性

• 用于拖鏈的高柔性電纜，是用于拖鏈的理想電纜。
• 可采用對絞線結構設計，雙絞差分長距離傳輸信號低衰減、抗干擾以及抗串音性能高。
• 可采用單層屏蔽或雙層屏蔽結構，銅網編織或鋁箔為屏蔽材料，可有效防止相鄰線對間的串音，屏蔽也可有效防止來自內部和外部的干擾，使數據傳輸更加安全可靠。
• 由于特殊的電纜結構，這種電纜最大的特點就是具有良好的柔韌性。耐彎曲、耐折、耐磨、耐油，用于連續往復運動下的移動使用。

組合拖鏈電纜應用領域

為需要連續彎折運動應用場合而設計，也適用于機器內部靜態布線。廣泛用于中低速拖鏈系統、機器活動部件連接、機器內部布線。外護套材料耐磨、耐彎曲、防油、防水解、抗菌、阻燃等特性，使得該電纜在自動化應用領域得到很大發揮。

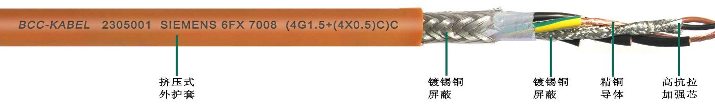

組合拖鏈電纜組成結構

• 導體：精細無氧裸銅絲，多股絞合，符合VDE0295/IEC Class5或Class6標準
• 絕緣：高強度進口PE材料或改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
• 填充：多股麻繩填充（不同型號有所差別）；
• 內護套：高強度特種復合護套專用材料（不同型號有所差別）
• 屏蔽：芯線絞合成對，每對電纜鋁箔包覆，銅網編織屏蔽，編織密度≥70%或85%以上（不同型號有所差別）
• 外護套：高強度低粘性特種PVC復合材料
• 護套顏色：灰色，黑色，橙色，綠色（可根據客戶要求定制其他顏色）

組合拖鏈電纜技術參數：

工作電壓：Uo/U 300/300V或300/500V

測試電壓：3000V

彎曲半徑：固定安裝：5x電纜外徑；移動安裝：7.5x電纜外徑

使用溫度：固定安裝：–5° C to 70° C；移動安裝：–5° C to 70° C

• Q

  通過電纜軟硬能夠判別拖鏈電纜好壞嗎？

  A

  確切的說，通過電纜軟硬不能夠判別拖鏈電纜好壞。拖鏈電纜有著其特定的性能要求和設計標準，它需要在頻繁移動、彎曲、拉伸等復雜環境下保持穩定的電氣性能和機械性能。這不是單單通過拖鏈電纜軟硬就能夠實現的。

• Q

  采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次？

  A

  這個說法存在明顯的問題。拖鏈電纜的耐彎曲壽命的每一次代表著拖鏈電纜的一個運動過程，它包含著電纜的彎曲半徑、行程、速度及環境，也就是說拖鏈電纜的耐彎曲次數中的每一次存在多種情況。采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次，這個說法以偏概全。
